ZEISS · SPECTRUN 7/7/6
复杂空间尺寸及几何特征；测量范围 700 × 700 × 600 mm。
YILIU / PRECISION MACHINING
工厂与设备
真实的制造环境，清楚的设备与工艺说明。
从工艺规划，到加工与检测。
围绕来图定制零件，配置五轴加工、CNC 铣削、车削、走心机和配套检测。结合材料、装夹、关键尺寸和批量要求，为每个项目选择加工路径。
02五轴加工中心
CNC / SWISS铣削、车削与走心机
ZEISS / ACCRETECH尺寸、轮廓与表面检测
设备图片来源：黄鹄中英文画册HU1300 · HUANGHU
复杂几何，
有合适的工艺支撑。
黄鹄 HU1300 五轴加工中心。围绕多面特征与复杂曲面，结合装夹、刀具和检验要求评估加工方案。
1300 × 1300 × 1100X / Y / Z 行程 · mm
SINUMERIK ONE厂家画册所列控制系统
HU1300 设备参数参考
以下为厂家画册参数；行程不等于所有工件的可加工包络，实际可加工尺寸取决于夹具、刀具和零件结构。
| 型号 | HU1300 |
|---|---|
| X / Y / Z 行程 | 1300 / 1300 / 1100 mm |
| 快速移动 X / Y / Z | 40 / 40 / 40 m/min |
| 控制系统 | SIEMENS SINUMERIK ONE |
| 主轴（厂家配置选项） | HSK100A · 8,000 / 10,000 / 12,000 / 15,000 rpm |
| B 轴摆动范围 | −30° ~ 180° |
| C 轴行程 | 360° |
| 转台承重（厂家参数） | 2,500 kg |
主轴、测头及其他可选配置需按实际设备确认。本文未将旋转轴分辨率或检测仪器分辨率作为加工公差承诺。
查看黄鹄厂家原始画册- 设备型号
- HIMILE XHQ420
- 数量
- 1 台
- X / Y / Z 行程
- 500 × 660 × 450 mm
- 刀柄接口
- HSK63A
豪迈参数依据设备清单。设备行程不等于无条件可加工尺寸，实际方案需结合夹具、刀具与零件结构确认。
PRODUCTION
铣削、车削与配套加工设备
| 加工类别 | 品牌与型号 | 清单数量 |
|---|---|---|

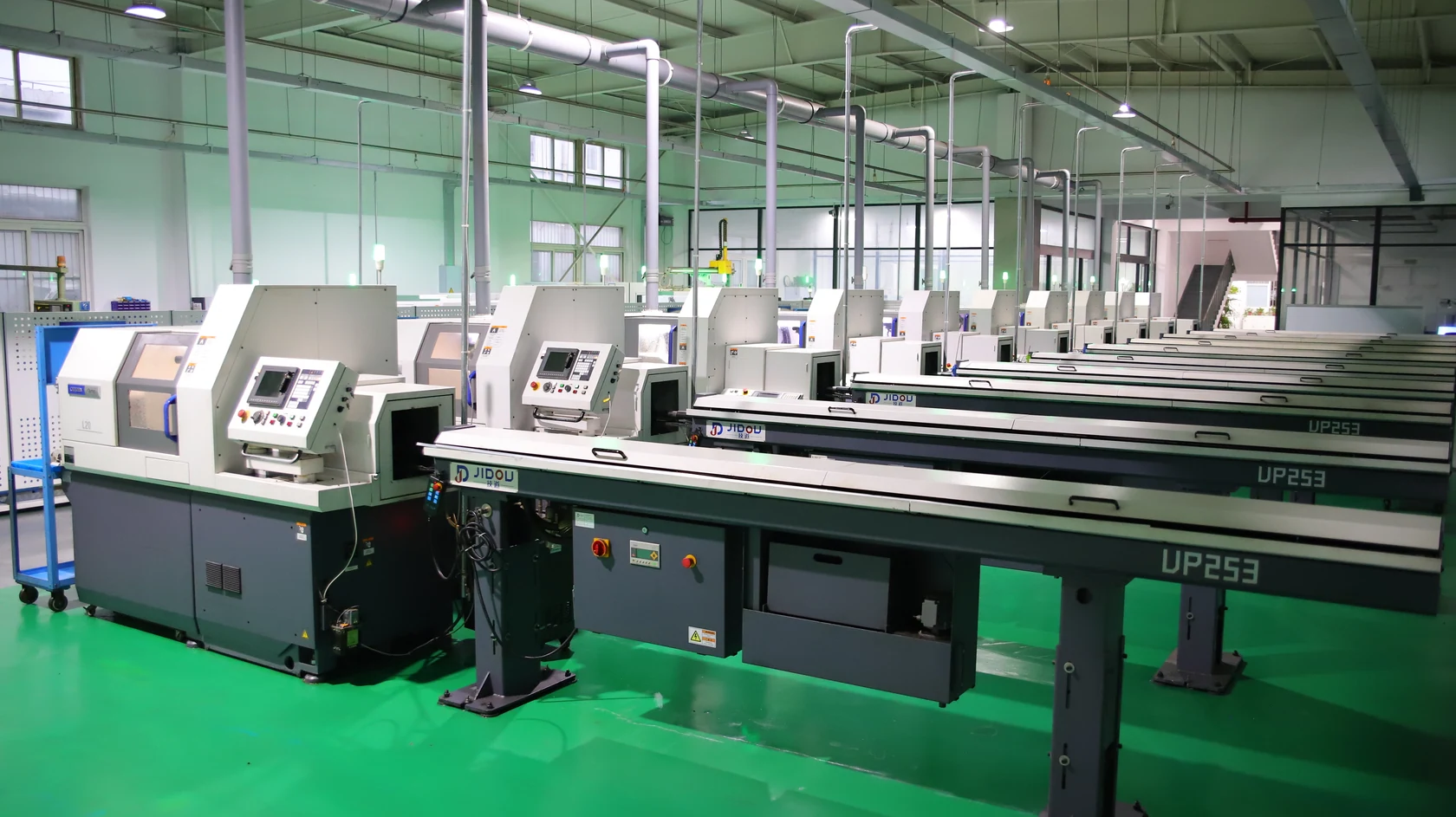

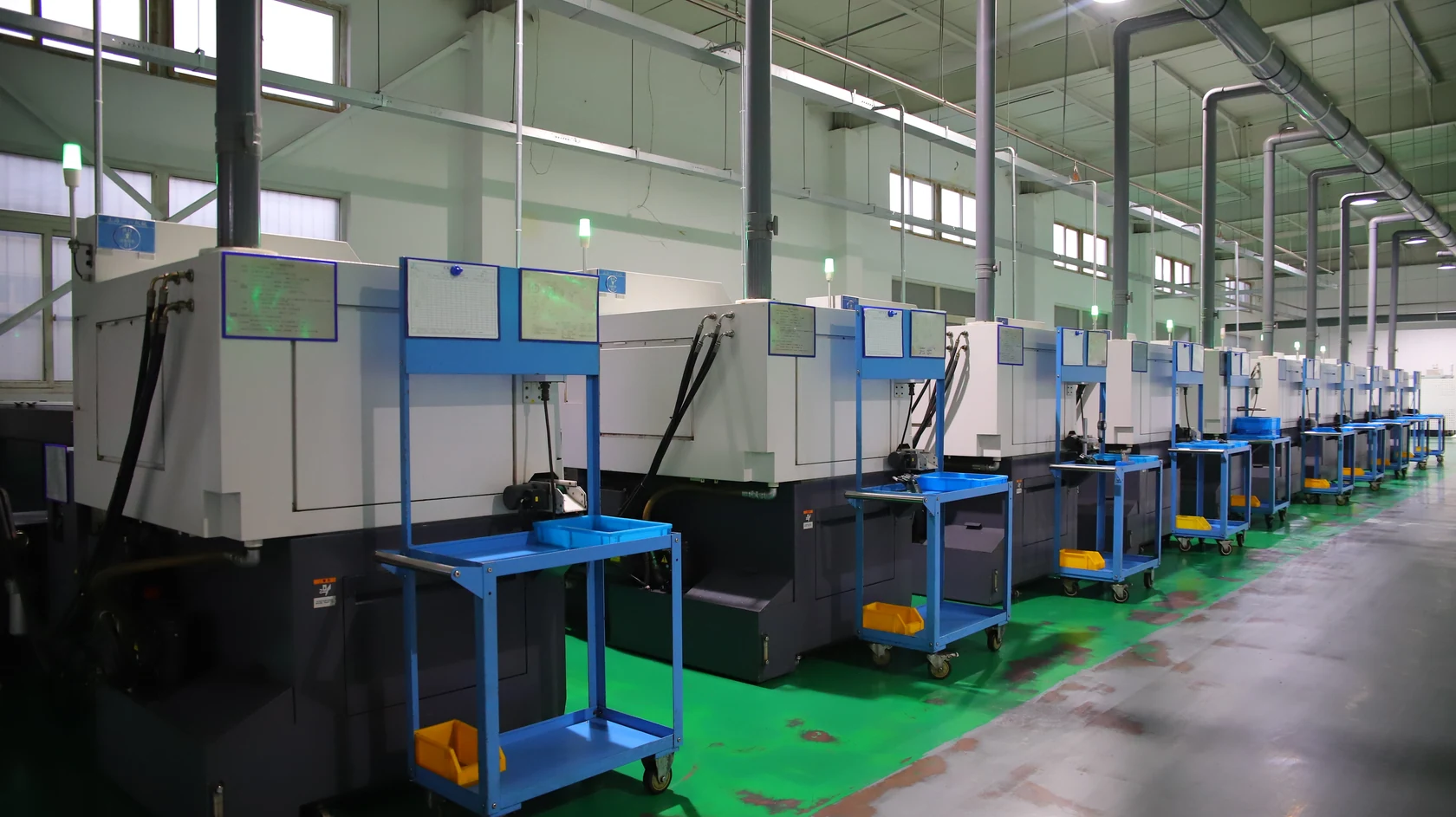

| 走心机加工 | CITIZEN / MIYANO A20-3F7NP · L20E-2M8 | 10 |
| 双主轴车削 | CITIZEN / MIYANO BNJ-51SY6 | 2 |

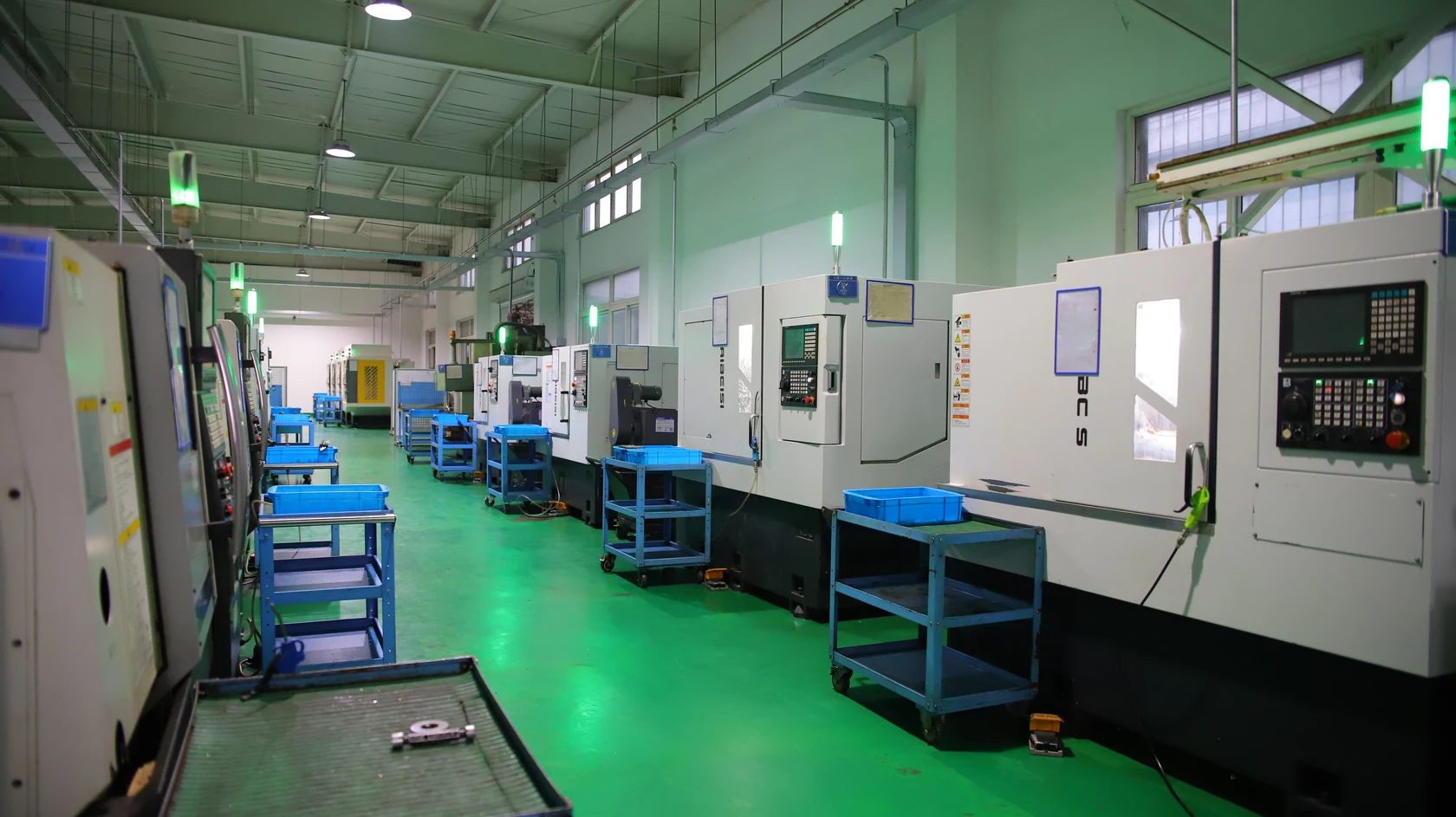

| CNC 车削 | OKUMA L250-E | 3 |
| CNC 车削 | KAIBESI K52D | 5 |
| CNC 车削 | HEIDEMAN T55II/500 Super | 3 |
| CNC 车削 | DMG MORI NLX2500/700 | 1 |
| 自动化车削 | KAIBESI K52R | 2 |

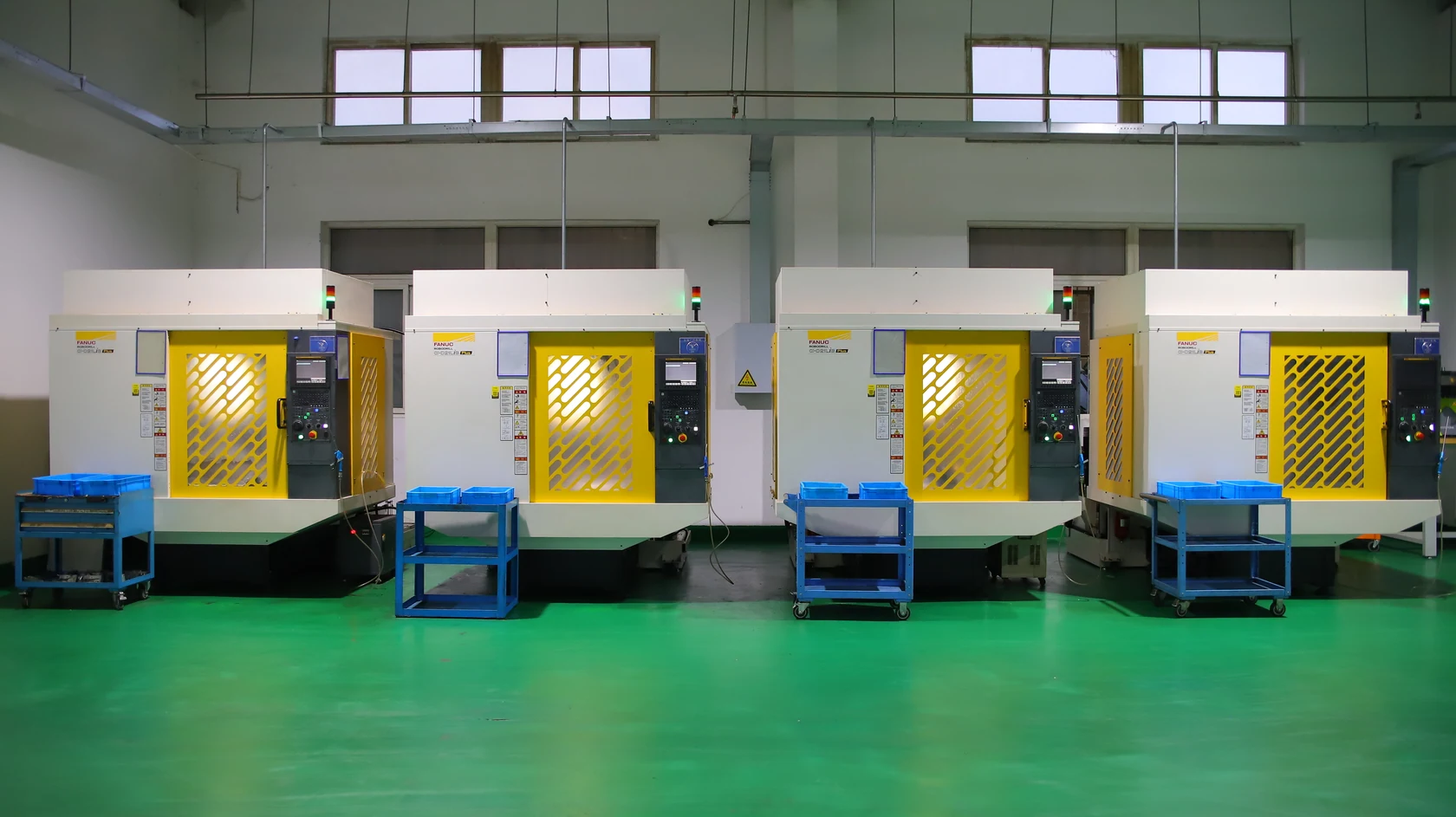

| CNC 铣削 | FANUC ROBODRILL α-D21LiB | 5 |
| 平面磨削 | KENT KGS84WM1 | 1 |
| 配套车削 | NANFANG C3136A | 2 |
数量依据最新提供的设备清单；五轴数量按已确认的黄鹄 HU1300 与豪迈 XHQ420 共两台展示。加工公差按具体图纸、材料和工艺评估。
ENGINEERING
把要求落实到加工路径
- 01
图纸与要求评审
识别材料、关键尺寸、功能、外观和检验要求。
- 02
编程与工艺模拟
结合 ESPRIT 编程工具规划加工顺序、刀具与装夹。
- 03
调机与首件确认
通过设备调试和首件检验，核对工艺与关键特征。
- 04
生产与成品检验
安排自检、过程检验及成品复核，处理不合格项并反馈。

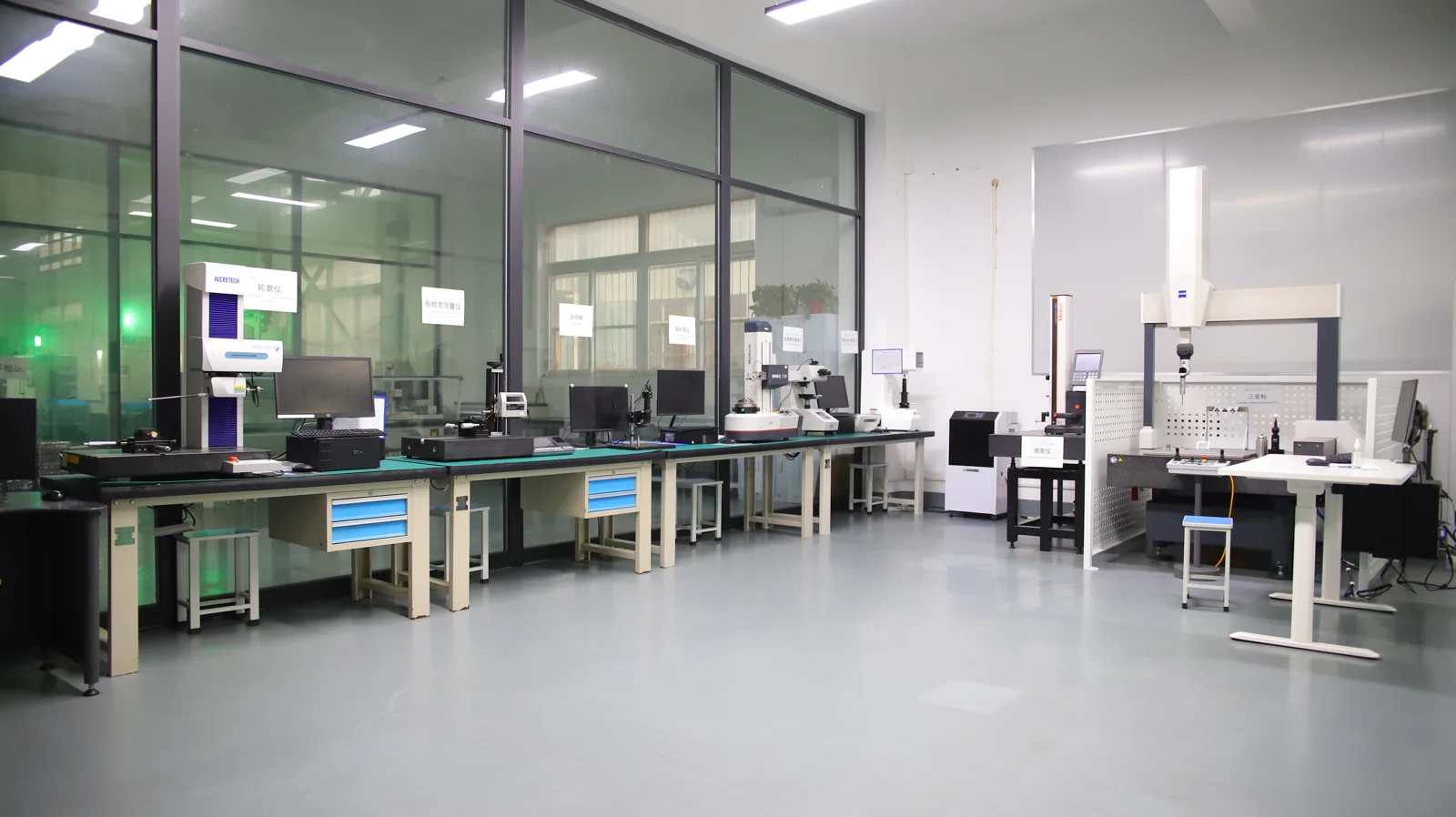

METROLOGY
按关键特征选择检测方法
ACCRETECH · SURFCOM NEX 030SD2-13
轮廓、截面及相关形状特征。
ACCRETECH · SURFCOM TOUCH 50
按图纸要求核对加工表面粗糙度。
Mahr · MMQ 150
回转零件的圆度、圆柱度与同轴相关特征。
EV2515 · Mitutoyo 518-361
二维特征、轮廓及高度尺寸复核。
HXD-1000TMC/LCD · HRS-150
根据材料及项目要求选择维氏或洛氏检测。
检测设备说明依据公司英文画册与设备清单。仪器分辨率不等于测量准确度，也不作为零件加工公差承诺。
查看质量流程与认证从一张图纸开始
下一个零件，
一起做好。
告诉我们材料、数量及关键要求。我们会结合图纸，评估工艺、检验与交付方案。
